Le câblage d’un tableau électrique est le cœur de votre installation : il garantit à la fois votre confort et votre sécurité. De la planification rigoureuse au respect des normes en vigueur, découvrez les étapes clés pour réussir votre projet, maîtriser votre budget et choisir l’électricien qualifié pour une mise en service conforme.
Points clés à retenir Points clés à retenir concernant le câblage tableau électrique
- 💡 Sécurité prioritaire : Un câblage bien réalisé est le « cerveau » de votre maison ; il protège vos équipements et prévient les risques d’incendie
- 🔑 Planification rigoureuse : Avant de commencer, l’élaboration d’un schéma électrique précis est indispensable pour équilibrer les charges entre les différents circuit
- ⚠️ Protection différentielle : L’installation doit comporter au moins deux interrupteurs différentiels de type A et AC pour protéger les habitants contre les fuites de courant
- 🏠 Gaine Technique de Logement (GTL) : Le tableau doit impérativement être installé dans l’ETEL (Espace Technique Électrique du Logement) pour être conform
Câblage des tableaux électriques
Guide conforme aux normes NF C 15-100 en France
Attention Sécurité : L'électricité est dangereuse. Les travaux sur tableau électrique doivent respecter la norme NF C 15-100. Si vous n'êtes pas sûr de vos compétences, faites appel à un électricien qualifié. Coupez toujours le disjoncteur général avant toute intervention.
Configuration recommandée
Circuits obligatoires et sections
💡 Éclairage
Fil phase (rouge/marron), neutre (bleu), terre (vert/jaune). Circuit dédié pour chaque étage recommandé.
🔌 Prises 16A
Nombre minimum prises : 5 en séjour <35m², 7 si >35m², 3 en chambre, 6 en cuisine.
🍳 Cuisine spécialisée
Plaque cuisson, four, lave-vaisselle, lave-linge : chacun sur circuit séparé. Prises 16A cuisine : 6 minimum dont 4 plan de travail.
🚿 Salle de bain
Sèche-serviette : circuit dédié 2.5mm² 20A. Respect volumes de sécurité obligatoire. Liaison équipotentielle si baignoire/douche métal.
🔥 Chauffage électrique
Fils pilote optionnel en 1.5mm². Gestionnaire énergie sur circuit dédié. Un circuit peut alimenter plusieurs radiateurs si total puissance respecté.
🌊 Chauffe-eau
Contacteur jour/nuit si heures creuses. Câble 3G2.5mm² (phase, neutre, terre). Interrupteur différentiel 30mA type A ou AC.
Organisation du tableau
En tête de tableau. Calibre selon puissance souscrite : 15-45A mono, 30-60A tri. Coupure générale obligatoire accessible.
Minimum 2 : Type A (plaques, lave-linge) + Type AC (autres circuits). Répartition circuits équilibrée entre différentiels.
Un par circuit. Calibre adapté section : 10A (1.5mm²), 16A (1.5mm²), 20A (2.5mm²), 32A (6mm²). Peignes horizontal connexion.
Contacteur jour/nuit, télérupteurs, parafoudre (obligatoire si paratonnerre), minuteries. Prévoir 20% emplacements libres évolution.
Code couleur des fils (NF C 15-100)
Vert/Jaune
Terre (PE) - Protection. OBLIGATOIRE sur tous circuits sauf éclairage classe II. Ne jamais utiliser comme conducteur actif.
Bleu
Neutre (N) - Obligatoire. Couleur stricte, interdit autre usage. Connexion borniers neutre du tableau.
Rouge/Marron/Noir
Phase (L) - Conducteurs actifs. Rouge ou marron le plus courant. Noir autorisé. Jamais bleu ou vert/jaune.
Orange/Violet
Navettes (va-et-vient) - Entre interrupteurs. Orange recommandé. Violet pour télérupteurs ou retour lampe.
5 règles de sécurité essentielles
Disjoncteur général en position OFF. Vérifier absence tension avec testeur. Condamner disjoncteur (cadenas) si travaux longs. Une erreur = électrocution.
Sous-dimensionnement = échauffement, incendie. 1.5mm² max 10-16A, 2.5mm² max 20A, 6mm² max 32A. Ne jamais mettre protection supérieure à section câble.
Protection personnes contre électrocution. Minimum 2 différentiels pour répartition circuits. Type A obligatoire cuisine, buanderie. Test mensuel bouton T.
Fil vert/jaune obligatoire sauf éclairage classe II. Prise terre <100Ω. Liaison équipotentielle salle bain. Vérifier continuité terre testeur.
Gaine GTL obligatoire. Tableau fermé coffret. Chaque disjoncteur étiqueté (cuisine, chambre 1, etc). Schéma électrique dans coffret. Réserve 20% modules.
Questions fréquentes
Oui si vous êtes bricoleur averti et connaissez la norme NF C 15-100. Obligation : faire vérifier par Consuel avant raccordement Enedis si neuf ou rénovation totale. Assurance habitation peut refuser indemnisation si installation non conforme cause sinistre. En cas de doute, électricien qualifié recommandé.
Type AC : détecte courants de défaut alternatifs classiques. Type A : détecte aussi courants continus (plaques induction, lave-linge, variateurs). Obligatoire Type A pour cuisine et circuits électroménager. Type AC suffit éclairage, prises standards, chauffage.
Studio : 1 rangée 13 modules. Appartement : 2 rangées 26-39 modules. Maison 100m² : 3 rangées 39-52 modules. Grande maison : 4 rangées 52+ modules. Prévoir toujours 20% réserve pour évolutions futures (domotique, bornes recharge, etc).
Premier chiffre = nombre conducteurs. G = avec terre. Dernier = section mm². Exemples : 3G2.5 = 3 fils (phase + neutre + terre) en 2.5mm². 5G1.5 = 5 fils en 1.5mm² (triphasé + neutre + terre). 2x1.5 = 2 fils sans terre.
Additionnez puissances : chauffage + chauffe-eau + plaques + four + autres gros appareils. Appliquez coefficient simultanéité 0.7-0.8. Exemple : 6kW chauffage + 2kW chauffe-eau + 3kW plaques + 2kW four = 13kW × 0.8 = 10.4kW → abonnement 12kVA (60A) recommandé.
Obligatoire si bâtiment équipé paratonnerre ou si alimentation aérienne en zone orageuse (AQ2). Fortement recommandé partout ailleurs (protège équipements sensibles : informatique, TV, électroménager). Installation en tête tableau après disjoncteur général. Coût : 80-150€.
Besoin d’un expert pour votre câblage tableau électrique ? Contactez depan-electricien.com dès maintenant pour être mis en relation avec des électriciens certifiés près de chez vous !
1. Qu’est-ce que le câblage d’un tableau électrique et pourquoi est-il crucial ?
Le câblage tableau électrique constitue l’architecture fondamentale de votre installation domestique au sein de l’Espace Technique Électrique du Logement (ETEL). Cette phase critique détermine la répartition des charges, le branchement des circuits, ainsi que la protection des circuits de votre logement tout en assurant une protection contre les surcharges et les courts-circuits. Comprendre son importance vous aide à appréhender les enjeux de prévention des risques électriques, de vérification de conformité et de certificat de conformité exigé lors des inspections.
Le respect de la norme NF C 15-100, des distances minimales d’installation, de la hauteur d’installation du tableau et du choix de l’emplacement du tableau garantit une installation conforme à la norme et durable.
1.1. Définition et rôle du tableau électrique dans votre installation
Le tableau électrique fonctionne comme le centre névralgique de votre équipement électrique domestique. Installé dans une gaine technique logement, il centralise l’alimentation générale, assure le raccordement tableau électrique, organise le circuit électrique spécialisé et garantit la protection des circuits grâce aux disjoncteurs différentiels et autres dispositifs de sécurité.
Il s’appuie sur un schéma unifilaire, un diagramme électrique clair et un étiquetage des circuits précis pour faciliter les tests de fonctionnement, les inspections de sécurité et l’entretien régulier.
Composants essentiels :
-
Disjoncteur d’abonné : Protection générale de l’installation
-
Disjoncteurs divisionnaires : Protection de chaque circuit électrique
-
Interrupteurs et disjoncteurs différentiels : Détection des fuites de courant
-
Connecteurs et borniers : Sécurisation des connexions
-
Sections de câbles adaptées : Sécurité et performance
-
Compteur Linky : Mesure de la consommation électrique
Cette organisation garantit la distribution sécurisée du courant vers tous les équipements électriques de votre maison, depuis l’éclairage jusqu’aux circuits spécialisés, en intégrant si besoin le panneau solaire raccordement.
1.2. Les conséquences d’un mauvais câblage électrique
Un câblage défaillant, mal dimensionné ou réalisé sans respecter les protocoles de sécurité expose votre logement à des risques majeurs. Une mauvaise mise à la terre, une erreur dans les sections de câbles, ou l’absence de stratégies de mise à la terre efficaces augmentent fortement les risques d’électrocution et d’incendie.
Les dangers incluent également une défaillance des dispositifs de sécurité, une mauvaise répartition des charges et une absence de tests de fonctionnement après installation.
Principales conséquences :
- ⚠️ Surcharges fréquentes et disjonctions intempestives
- 🔥 Échauffement dangereux des connexions électriques
- 💰 Surconsommation énergétique due aux pertes
- 🏠 Non-conformité à la norme NF C 15-100
- ⚡ Risques d’électrocution évités uniquement par une installation conforme
La prévention des risques électriques repose sur une installation conforme à la norme, des inspections de sécurité régulières, et le respect strict des protocoles d’entretien.
1.3. Quand faire appel à un électricien professionnel
Certaines situations exigent l’intervention d’une équipe de professionnels disposant des outils de montage adaptés et maîtrisant les critères de sélection du matériel électrique. L’installation, le raccordement tableau électrique, la mise à la terre, ou la vérification de conformité ne doivent jamais être improvisés.
Un professionnel garantit une installation conforme à la norme, un schéma unifilaire fiable, et la délivrance du certificat de conformité.
Situations critiques :
-
Installation tableau électrique dans une construction neuve
-
Rénovation complète d’une installation vétuste
-
Raccordement panneau solaire ou borne de véhicule électrique
-
Création de circuit électrique spécialisé
-
Mise en conformité après un contrôle ou des inspections de sécurité
Un entretien régulier, associé à des protocoles d’entretien rigoureux, prolonge la durée de vie de votre installation et sécurise durablement votre logement.
2. Comment planifier efficacement le câblage de votre tableau électrique ?
La planification représente l’étape déterminante de votre projet de câblage. Une analyse rigoureuse de vos besoins électriques, combinée au respect des critères de sélection du matériel, garantit une installation optimisée et évolutive. Cette phase préparatoire conditionne la réussite technique et la conformité réglementaire de votre installation.
2.1. Analyse des besoins électriques de votre logement
L’évaluation précise de vos besoins électriques détermine le dimensionnement optimal de votre installation. Cette analyse considère la surface de votre logement, le nombre de pièces et l’utilisation prévue de chaque circuit électrique.
Calcul des besoins :
- Circuits d’éclairage : 1 circuit pour 8 points lumineux maximum
- Prises de courant : 1 circuit pour 8 prises en 2,5mm²
- Circuit électrique spécialisé : lave-linge, lave-vaisselle, four
- Gros électroménager : plaques de cuisson, chauffe-eau
L’anticipation des évolutions futures, comme l’installation d’une borne de recharge ou de panneaux photovoltaïques, optimise l’investissement initial et évite les modifications coûteuses.
2.2. Choix de l’emplacement et dimensionnement du tableau
Le choix de l’emplacement du tableau respecte des contraintes techniques strictes. L’Espace Technique Électrique du Logement (ETEL) ou la Gaine Technique Logement (GTL) doivent être facilement accessibles et situés à la hauteur d’installation du tableau réglementaire.
Critères d’implantation :
- Accessibilité : entre 0,90m et 1,80m du sol
- Protection : à l’abri de l’humidité et des chocs
- Proximité : près du compteur EDF pour limiter les chutes de tension
- Évolutivité : espace suffisant pour extensions futures
Les distances minimales d’installation garantissent la sécurité d’intervention et la conformité aux normes électriques en vigueur.
2.3. Sélection des composants et matériels adaptés
Le choix des équipements électriques influence directement la sécurité et la durabilité de votre installation. Les sections de câbles se calculent selon l’intensité maximale de chaque circuit, tandis que les dispositifs de sécurité s’adaptent aux spécificités de votre logement.
Composants indispensables :
- Disjoncteurs différentiels 30mA pour la protection des personnes
- Connecteurs et borniers de qualité professionnelle
- Câblage adapté : 1,5mm² pour éclairage, 2,5mm² pour prises
- Étiquetage des circuits pour identification rapide
L’utilisation d’outils de montage professionnels et le respect des protocoles d’entretien assurent une installation pérenne et sécurisée.
3. Quelles sont les étapes clés du câblage d’un tableau électrique ?
Le processus de câblage suit une méthodologie rigoureuse garantissant sécurité et conformité. Chaque étape respecte les protocoles de sécurité stricts et les techniques de raccordement professionnelles. Cette approche systématique minimise les risques et optimise la qualité de l’installation finale.
3.1. Préparation et mise en sécurité de l’installation
La sécurité constitue la priorité absolue avant toute intervention sur une installation électrique. La coupure de l’alimentation générale et la vérification de l’absence de tension protègent l’intervenant contre les risques d’électrocution évités.
Protocole de sécurité :
- 🔌 Coupure générale au disjoncteur d’abonné
- ⚡ Vérification absence tension avec un voltmètre
- 🦺 Port des EPI : gants isolants, chaussures de sécurité
- 🚫 Condamnation de l’alimentation pendant les travaux
L’organisation de l’espace de travail facilite les opérations et réduit les risques d’accidents. Les outils de montage restent rangés et facilement accessibles.
3.1. Techniques de câblage et raccordement professionnel
Le raccordement tableau électrique exige une maîtrise technique précise des méthodes de connexion. Le respect des codes couleurs (bleu pour le neutre, vert-jaune pour la terre) garantit la conformité et facilite la maintenance.
Techniques professionnelles :
- Dénudage précis : longueur adaptée à chaque type de borne
- Serrage optimal : couple de serrage selon spécifications constructeur
- Mise à la terre : continuité électrique vérifiée sur tous circuits
- Stratégies de mise à la terre : liaison équipotentielle principale
L’organisation rationnelle des circuits dans le tableau facilite la maintenance et améliore l’esthétique de l’installation. Chaque branchement circuits respecte les règles de l’art.
3.3. Tests et vérifications post-installation
Les tests de fonctionnement valident la qualité de l’installation et sa conformité aux exigences réglementaires. Ces vérifications techniques garantissent la sécurité d’utilisation et la protection contre les surcharges.
Contrôles obligatoires :
- Continuité : vérification de tous les circuits de terre
- Isolement : mesure de résistance entre conducteurs
- Fonctionnement différentiels : test des dispositifs 30mA
- Protection contre les surcharges : calibrage des disjoncteurs
La mise en service s’effectue progressivement, circuit par circuit, pour détecter d’éventuels défauts avant la mise en exploitation complète.
Confiez vos tests de conformité à un professionnel qualifié ! Depan-electricien.com vous met en relation avec des électriciens expérimentés pour valider votre installation !
4. Quelles normes à respecter pour un câblage conforme et sécurisé ?
La conformité réglementaire constitue un impératif légal et sécuritaire pour toute installation électrique. La norme NF C 15-100 définit précisément les exigences techniques, depuis la conception jusqu’à la mise en service. Le respect de ces prescriptions garantit la sécurité des personnes et la protection des biens.
4.1. Exigences de la norme NF C 15-100
Cette norme française établit les règles de conception, de réalisation et d’entretien des installations électriques basse tension. Elle s’applique aux installations neuves et impose des obligations spécifiques lors de rénovations importantes.
Prescriptions essentielles :
- Protection différentielle : 30mA obligatoire pour tous circuits
- Mise à la terre : résistance ≤ 100 Ohms en schéma TT
- Sections minimales : 1,5mm² éclairage, 2,5mm² prises 16A
- Hauteur tableau : entre 0,90 et 1,30m dans logement
L’évolution récente de la réglementation intègre les nouveaux usages : bornes véhicules électriques, communication numérique, et dispositifs de protection connectés.
4.2. Contrôles obligatoires et certifications
Le certificat de conformité Consuel valide la conformité de votre installation avant raccordement EDF. Cette attestation résulte d’inspections de sécurité réalisées par un organisme indépendant agréé.
Étapes de contrôle :
- Vérification de conformité : schémas et réalisation
- Tests électriques : isolement, continuité, fonctionnement
- Inspection visuelle : matériels, protection, marquage
- Attestation : délivrance du certificat de conformité
Les vérifications périodiques s’imposent dans certains cas : locations, ERP, installations de puissance élevée. Elles garantissent le maintien de la sécurité dans le temps.
4.3. Sanctions en cas de non-conformité
Le non-respect des normes expose à des conséquences graves : refus de raccordement EDF, exclusion des garanties d’assurance, responsabilité civile et pénale en cas d’accident.
Implications juridiques :
- Assurance habitation : exclusion en cas d’installation non conforme
- Responsabilité propriétaire : civile et pénale en cas de sinistre
- Refus raccordement : EDF exige la conformité Consuel
- Mise en demeure : obligation de remise aux normes
5. Combien coûte le câblage d’un tableau électrique et comment optimiser votre budget ?
L’investissement dans un câblage électrique varie selon de nombreux facteurs techniques et géographiques. Une analyse détaillée des coûts vous permet d’optimiser votre budget tout en préservant la qualité et la sécurité. La mise en concurrence des professionnels constitue un levier efficace pour obtenir le meilleur rapport qualité-prix.
5.1. Facteurs influençant le prix d’un câblage électrique
Le coût d’une installation dépend principalement de sa complexité technique et du niveau de finition souhaité. Le nombre de circuits, la surface du logement et l’accessibilité du chantier influencent directement la tarification.
Variables tarifaires :
- Nombre de circuits : éclairage, prises, spécialisés
- Qualité matériaux : gamme standard ou haut de gamme
- Main d’œuvre : tarifs variables selon régions
- Contraintes chantier : accessibilité, délais, coordination
La répartition des charges et l’intégration de circuits futurs (véhicule électrique, domotique) peuvent justifier un surcoût initial compensé par l’évolutivité de l’installation.
5.2. Devis détaillé et comparaison des offres
Un devis professionnel détaille précisément les prestations, matériaux et main-d’œuvre. Cette transparence facilite la comparaison objective des propositions et évite les mauvaises surprises.
Éléments du devis :
- Fournitures : références précises des matériels
- Main-d’œuvre : temps passé et taux horaire
- Déplacements : frais de transport si applicable
- Garanties : durée et conditions d’application
La mise en relation via depan-electricien.com facilite l’obtention de plusieurs devis comparables et vous garantit des professionnels qualifiés près de chez vous.
5.3. Optimisation du rapport qualité-prix
L’optimisation budgétaire ne doit jamais compromettre la sécurité ou la conformité réglementaire. Certaines stratégies permettent de réduire les coûts sans affecter la qualité finale de l’installation.
Leviers d’optimisation :
- Groupement travaux : électricité + autres corps d’état
- Période d’intervention : éviter les urgences et périodes tendues
- Préparation chantier : faciliter l’accès et dégager l’espace
- Matériaux groupés : achat en une fois pour bénéficier de remises
Conclusion
Le câblage des tableaux électriques constitue l’investissement fondamental pour sécuriser votre logement et garantir une alimentation électrique fiable. Cette opération technique complexe exige l’expertise d’un professionnel qualifié, maîtrisant parfaitement la norme NF C 15-100 et les techniques de raccordement modernes. De l’installation tableau électrique neuf à la rénovation complète, chaque projet présente ses spécificités et nécessite une approche personnalisée.
Grâce à depan-electricien.com, vous accédez facilement à un réseau d’électriciens experts, rigoureusement sélectionnés et proches de votre domicile. Notre plateforme de mise en relation gratuite vous garantit des interventions conformes aux normes, réalisées par des artisans certifiés et expérimentés dans tous les aspects du câblage électrique domestique
FAQ
Quelles sont les normes à respecter pour le câblage d'un tableau électrique en France ?
La norme NF C 15-100 s’applique obligatoirement à toute installation électrique domestique française.
Comment se déroule le câblage d'un tableau électrique selon la norme NF C 15-100 ?
Installation sécurisée, raccordement méthodique des circuits, tests de fonctionnement et vérification de conformité.
Quels sont les risques d'un mauvais câblage de tableau électrique dans une installation française ?
Risques d’électrocution, d’incendie, de non-conformité réglementaire et d’exclusion des garanties d’assurance.
Qui est habilité à réaliser le câblage d'un tableau électrique en France : particulier ou électricien certifié ?
Seul un électricien habilité peut réaliser légalement cette installation et délivrer l’attestation de conformité.

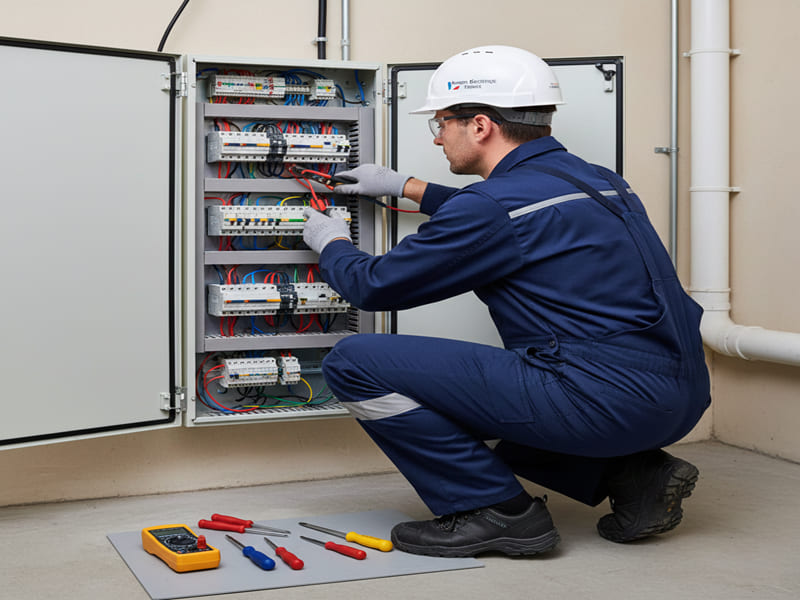

Combien coûte le câblage ou la mise aux normes d'un tableau électrique en France ?
Le prix varie selon la complexité, comptez entre 800€ et 2500€ pour une installation complète.
Quelle est la norme électrique obligatoire en France ?
NF C 15-100 s’applique obligatoirement à toutes installations domestiques résidentielles.
